相手材や使用環境などに合わせ、様々な用途に適したグレードをご用意しております。
CALP PPS 摺動用途
1. ガラス繊維強化系摺動グレード
一時的な摺動や潤滑下/摺動性樹脂の組み合わせにおける使用に適しています。
| グレード | ISO表記 | 特徴 | 用途例 |
|---|---|---|---|
| G531F2 | >PPS+PTFE-GF30< | 高流動 | プリンタ用ギア 光通信用コネクタ シャフト など |
| G531F3 | >PPS+PTFE-GF30< | 標準摺動 | |
| G561F2 | >PPS+PTFE-GF60< | 高剛性 |
-
LBP定着ギア -
MUコネクタ -
プリンターシャフト
2. 炭素繊維強化系摺動グレード
連続摺動や高荷重環境において、ステンレス鋼や炭素鋼等との組み合わせに適しています。炭素繊維配合のため導電性を有しています。
| グレード | ISO表記 | 特徴 | 用途例 |
|---|---|---|---|
| C-719SG | >PPS-(CF+MH)50< | 精密成形、高強度 | 複写機 プリンタ用部品 ギアポンプ部品 モーター部品 など |
| C-7010SG | >PPS-(CF+MH)70< | 精密成形、高剛性 | |
| C-7075SG | >PPS+PTFE-(CF+MH)30< | 精密成形、良摺動 | |
| T221F1 | >PPS+PTFE-CF15< | 高流動 | |
| T541F1 | >PPS+PTFE-CF40< | 高剛性 | |
| T514A3 | >PPS+PTFE-(CF+MD)15< | 良摺動 | |
| T524A1 | >PPS+PTFE-(CF+MD)20< | 良摺動、高強度 | |
| C-600SG | >PPS-CF30< | 標準、高強度 | 複写機 プリンタ用部品 精密軸受 ポンプ モーター用部品 電極部品 など |
| T530N1 | >PPS-CF30< | 高靭性 | |
| T531J1 X0501 |
>PPS-(CF+MD)50< | 高剛性、耐摩耗 | |
| T521M1 | >PPS-(CF+PD)30< | 高流動、低反り | |
| T541M1 | >PPS-(CF+PD60)< | 高剛性、低反り |
-

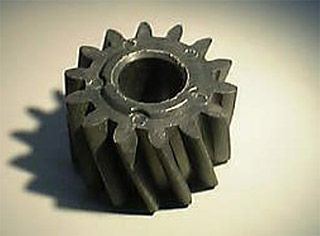

ギア -
スライド軸ブッシュ
3. 非強化系摺動グレード
相手材を傷つけにくく、アルミ、真鍮など軟質な材料との組み合わせに適しています。
| グレード | ISO表記 | 特徴 | 用途例 |
|---|---|---|---|
| Y531F1 | >PPS+PTFE-MH30< | 精密成形、表面平滑性 | 温水混合栓 ディスク OA電磁クラッチ部品 カメラ内部部品 軸受け ギア ローラー部品など |
| Y551F1 | >PPS+PTFE-MH50< | 精密成形、表面平滑性 | |
| Y555C3 | >PPS-MH50< | 精密成形、帯電防止 | |
| Q517F1 | >PPS+PTFE-(AF+MD)30< | 軟質、導電 | |
| Q516E2 | >PPS+PTFE-(AF+MD)10< | 軟質、絶縁 | |
| Q535F2 | >PPS+PTFE+PA-(AF+MD)15< | 軟質、絶縁、低バリ | |
| N501F3 | >PPS+PTFE< | 非強化、良摺動 |
-
混合栓 -
ギア機構部品 -
LBP定着軸受け
当社ではスラスト摺動試験機、歯車耐久試験機などの評価設備を保有しており、様々な用途に合わせた材料開発を行っています。
-
スラスト摺動試験 -
歯車耐久試験
4. 摩擦摩耗データ
代表グレードのスラスト摺動試験結果をご紹介いたします。

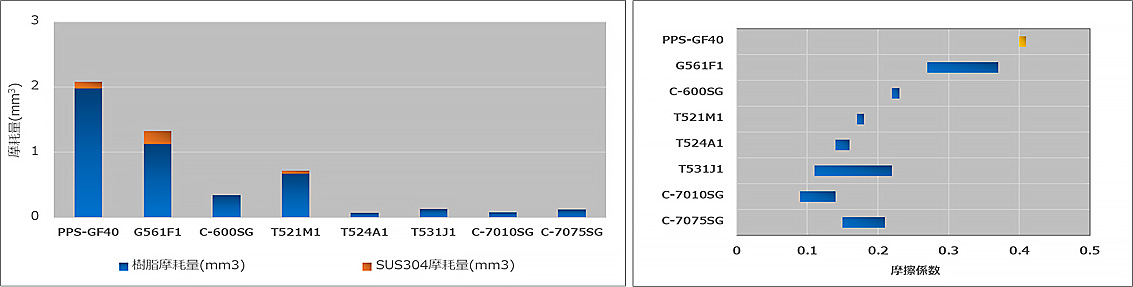

①対ステンレス（SUS304）

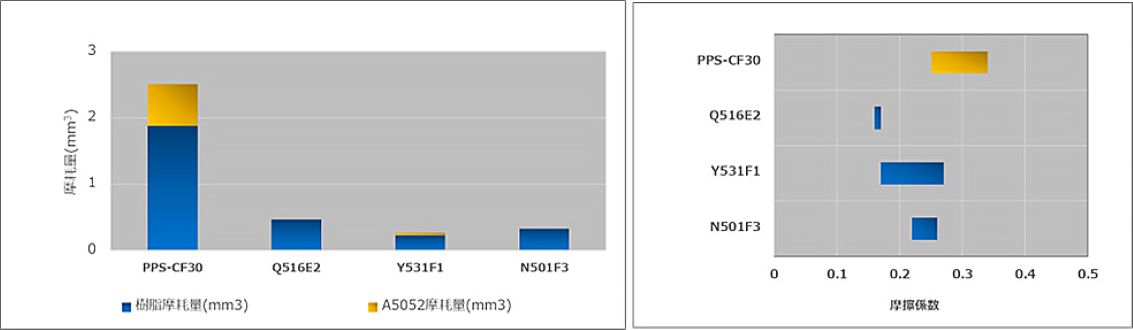

②対アルミニウム（A5052）
試験方法
- JIS K 7218 A法 準拠 ／ Ring on Ring（接触面積 2平方センチメートル）
- 環境条件：常温
- 摺動条件：荷重 P = 50N 速度 V = 0.5m/s L = 3.0Km
- 摺動面前処理：金属材料（#800 研磨＋バフ研磨＋脱脂）／樹脂材料：脱脂
摩擦係数は摺動初期（~0.1km）と終了直前（2.9~3.0km）の各平均差を表しています。
※記載されたデータは、特定条件下で得られた測定値の代表例です。
適用結果を保証するものではありません。
ご要望に応じ、カスタマーグレード含め最適なグレードをご提案させて頂きます。
お困りの点やご不明な点がございましたら、お気軽にお問い合わせ下さい。
