構造解析・応力解析
概要
圧力や熱等、様々な力を受ける圧力容器や配管等の応力分布や変形状態を解析し、安心して、設備が使用できるように問題解決策を提供しています。
特徴
- 実際の設備に起きている状況を適正に解析・評価できるモデルを提供しています。
- 運転や保全の経験、ノウハウを活かし、精度の高い解析・評価結果を提供しています。
- 問題解決では、設備の改造というハードの対策だけでなく、運転の改善というソフトの対策も提供しています。
-
Needs
ニーズ
- 配管径の熱応力解析
- 温度圧力が変化する場合の応力や変形が知りたい
-
solution
ソリューション
- 最適な配管ルート・サポートの提案
- 応力解析をふまえた異常発生の未然防止
適用事例

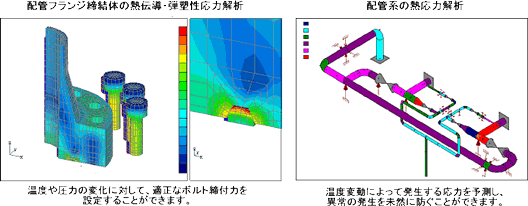

配管系の熱応力解析
温度変動によって発生する応力を予測し、以上の発生を未然に防ぐことができます。
解析例
配管系流動解析シミュレーション
配管系流動解析シミュレーションツール「FloMASTER」（※）を活用することにより、複雑な管路網の流動状態の把握や、水撃現象の解析により、配管設計の最適化や設備保全上の問題解決等に大きな効果が期待できます。
※FloMASTERはMentor Graphics Corporationの登録商標です。
適用事例
- 製油所の雨水排水系のオーバーフロー検討
- 雨水排水系のように複雑な管路網にシミュレーション技術を適用することにより、短時間で数多くのケーススタディが実施でき、効率良くオーバーフローを改善する方法を見つけることができました。

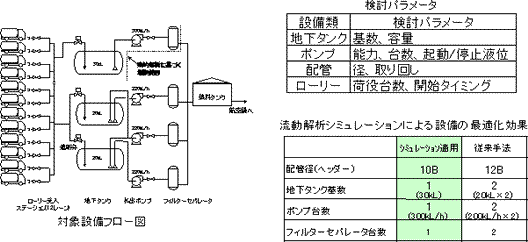

- 空港給油施設の燃料受け入れ能力増強検討
- タンク、バルブ、ポンプ等複数の機器の運転条件が相互に関連し合う複雑なシステムでは、検討パラメータが多く、従来の設計手法では最適解を求めることができませんでした。このような問題に対して、シミュレーション技術を適用することにより、必要条件を満たし、かつ最小の設備投資となる仕様を見出すことができました。

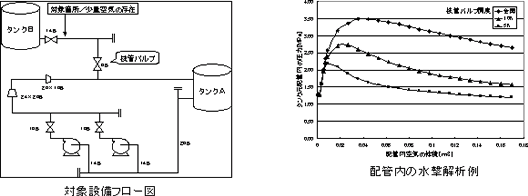

- ポンプ起動時に発生するタンク周り配管の水撃解析
- 枝管のバルブ開度や配管内残存空気等の因子を考慮した水撃解析を行い、配管部品の強度確認と適切な水撃回避のための運転操作に活用しました。
