従来検査ができなかった埋設配管など小口径パイプラインや加熱炉コンベクションチューブの全長検査ができ、設備管理のための健全性評価や寿命評価に必要な情報が得られます。
小口径パイプライン／加熱炉チューブ検査
配管検査サービス（2）
特長
- 小口径パイプラインや加熱炉チューブ全長の内外面検査ができます。
- 減肉状況をイメージ表示するとともに定量化できます。
- 健全性評価、寿命評価に必要な定量的データが得られます。
- オプションの評価ソフトLifeQuestを使用すれば、寿命評価や運転条件の最適化など、FFS評価（供用適正評価）ができます。
測定事例

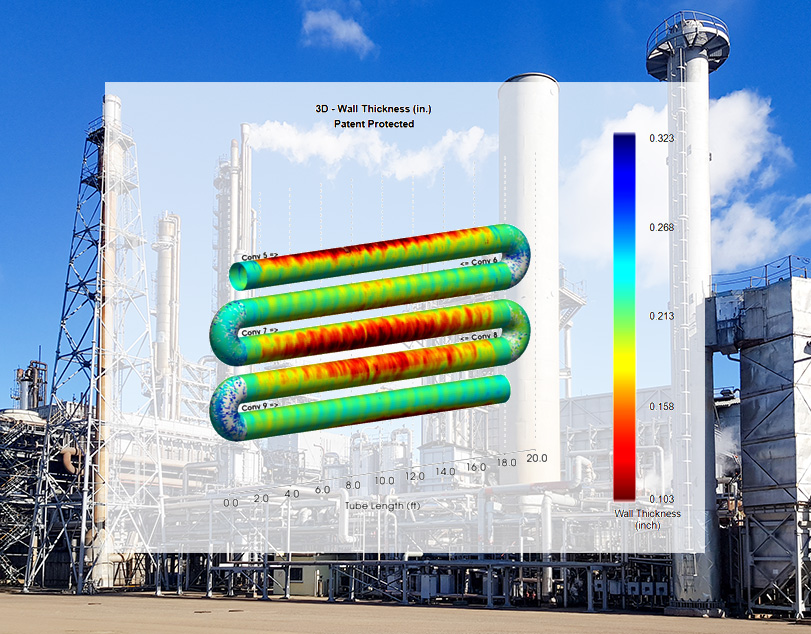

加熱炉チューブ
パイプライン

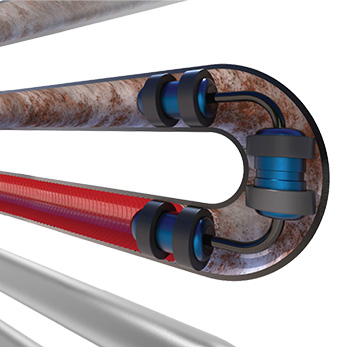

検査原理
適用
| 管サイズ | 3B～24B |
|---|---|
| 管厚さ | 25.4mm以下 |
| 管長さ | 42km以下 |
| 圧力 | 4.1MPa以下（検査ピグ耐圧性能） |
| 温度 | －18～60℃（検査ピグ適用温度範囲） |
| 肉厚測定精度 | ±0.13mm（検査ピグ単体性能） |
| ベンド曲げ半径 | 1D以上（D：呼び径） |
| 検査速度 | 最大0.61m／s |
測定風景
加熱炉
加熱炉チューブの検査加熱炉チューブの検査
